Trong hệ thống kho lạnh, van tiết lưu đóng vai trò then chốt trong việc kiểm soát lưu lượng môi chất lạnh, ảnh hưởng trực tiếp đến hiệu quả làm lạnh và bảo quản hàng hóa. Cách chỉnh van tiết lưu kho lạnh đúng kỹ thuật là yếu tố quan trọng để đảm bảo hệ thống hoạt động ổn định, tiết kiệm năng lượng và kéo dài tuổi thọ. Bài viết này sẽ cung cấp cho bạn những kiến thức chuyên sâu về van tiết lưu, các bước điều chỉnh chi tiết, và những lưu ý quan trọng để tối ưu hóa hệ thống kho lạnh của bạn.
Mục lục
Tổng Quan Về Van Tiết Lưu Trong Kho Lạnh
Trước khi đi sâu vào cách chỉnh van tiết lưu kho lạnh, chúng ta cần hiểu rõ vai trò, cấu tạo và nguyên lý hoạt động của nó. Van tiết lưu không chỉ đơn thuần là một van, mà là một bộ phận quan trọng quyết định hiệu suất của toàn bộ hệ thống làm lạnh.
Van tiết lưu, hay còn gọi là van giãn nở, là một bộ phận quan trọng trong hệ thống lạnh, có chức năng giảm áp suất của môi chất lạnh từ áp suất cao (sau khi ra khỏi bình ngưng) xuống áp suất thấp (trước khi vào dàn lạnh). Sự giảm áp suất này làm cho môi chất lạnh hóa hơi, hấp thụ nhiệt từ môi trường xung quanh (bên trong kho lạnh) và làm lạnh không khí.
Chức Năng Quan Trọng Của Van Tiết Lưu
Van tiết lưu đóng vai trò như một “người gác cổng” điều chỉnh lưu lượng môi chất lạnh đi vào dàn lạnh. Nếu van tiết lưu hoạt động không chính xác, có thể dẫn đến những hậu quả nghiêm trọng, bao gồm:
- Hiệu suất làm lạnh kém: Nếu lưu lượng môi chất lạnh quá ít, dàn lạnh sẽ không đủ khả năng hấp thụ nhiệt, dẫn đến nhiệt độ trong kho lạnh không đạt được mức yêu cầu.
- Đóng băng dàn lạnh: Nếu lưu lượng môi chất lạnh quá nhiều, môi chất lạnh có thể không hóa hơi hoàn toàn trước khi quay trở lại máy nén, gây ra hiện tượng “lỏng về máy nén”, làm hỏng máy nén.
- Tăng chi phí năng lượng: Hệ thống phải hoạt động lâu hơn để bù đắp cho hiệu suất làm lạnh kém, dẫn đến lãng phí điện năng.
- Hư hỏng thiết bị: Hoạt động không ổn định của hệ thống có thể gây ra áp suất cao, nhiệt độ cao, hoặc rung động, làm hỏng các bộ phận khác như máy nén, bình ngưng, hoặc dàn lạnh.

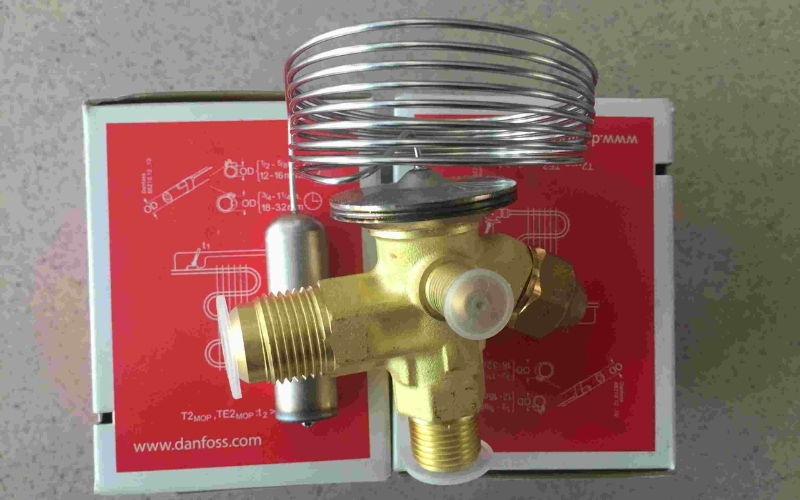

Cấu Tạo Phổ Biến Của Van Tiết Lưu Cơ Học
Van tiết lưu cơ học là loại van phổ biến nhất trong các hệ thống kho lạnh nhỏ và vừa. Cấu tạo của van tiết lưu cơ học bao gồm:
- Thân van: Thường được làm bằng đồng hoặc thép không gỉ, chứa các bộ phận chính của van.
- Kim van: Là bộ phận trực tiếp điều chỉnh lưu lượng môi chất lạnh.
- Đế van: Là vị trí mà kim van đóng kín để ngăn chặn dòng môi chất lạnh.
- Lò xo: Tạo ra lực đối trọng để giữ kim van ở vị trí cố định.
- Bầu cảm biến nhiệt: Gắn vào đường ống hồi môi chất lạnh từ dàn lạnh, chứa một chất lỏng (thường là môi chất lạnh) có độ nhạy cảm cao với nhiệt độ.
- Ống mao dẫn: Nối bầu cảm biến nhiệt với màng van.
- Màng van: Bị tác động bởi áp suất hơi của chất lỏng trong bầu cảm biến nhiệt, điều chỉnh vị trí của kim van.
- Vít điều chỉnh độ quá nhiệt: Dùng để điều chỉnh độ quá nhiệt của môi chất lạnh.
Nguyên Lý Hoạt Động Của Van Tiết Lưu Cơ Học
Van tiết lưu cơ học hoạt động dựa trên sự cân bằng giữa ba lực:
- Áp suất hơi của chất lỏng trong bầu cảm biến nhiệt: Tăng lên khi nhiệt độ của môi chất lạnh ở đường ống hồi tăng lên.
- Áp suất bay hơi của môi chất lạnh trong dàn lạnh: Phụ thuộc vào nhiệt độ của dàn lạnh.
- Lực lò xo: Luôn cố định.
Khi nhiệt độ của môi chất lạnh ở đường ống hồi tăng lên, áp suất hơi trong bầu cảm biến nhiệt tăng lên, đẩy màng van, làm cho kim van mở ra nhiều hơn, cho phép nhiều môi chất lạnh đi vào dàn lạnh. Ngược lại, khi nhiệt độ của môi chất lạnh ở đường ống hồi giảm xuống, áp suất hơi trong bầu cảm biến nhiệt giảm xuống, lực lò xo sẽ đẩy kim van đóng lại một phần, làm giảm lưu lượng môi chất lạnh.
Phân tích cá nhân: Việc hiểu rõ nguyên lý hoạt động của van tiết lưu là yếu tố then chốt để có thể điều chỉnh van một cách chính xác. Cần lưu ý rằng, việc điều chỉnh van quá nhanh hoặc quá nhiều có thể gây ra những biến động lớn trong hệ thống và dẫn đến các vấn đề nghiêm trọng.
Các Bước Chi Tiết Chỉnh Van Tiết Lưu
Việc cách chỉnh van tiết lưu kho lạnh đòi hỏi người thực hiện phải có kiến thức chuyên môn và kinh nghiệm thực tế. Việc điều chỉnh sai có thể gây ra những hậu quả nghiêm trọng cho hệ thống.
Điều chỉnh van tiết lưu là một quá trình tỉ mỉ và cần sự cẩn trọng. Dưới đây là hướng dẫn chi tiết các bước thực hiện:
Bước 1: Chuẩn Bị Trước Khi Điều Chỉnh
Trước khi bắt đầu điều chỉnh, cần thực hiện các bước chuẩn bị sau:
- Kiểm tra hệ thống: Đảm bảo rằng tất cả các bộ phận khác của hệ thống (máy nén, bình ngưng, dàn lạnh) đều hoạt động bình thường. Kiểm tra xem có rò rỉ môi chất lạnh ở bất kỳ vị trí nào không.
- Đo đạc thông số: Ghi lại các thông số quan trọng của hệ thống, bao gồm: áp suất hút, áp suất đẩy, nhiệt độ bay hơi, nhiệt độ ngưng tụ, độ quá nhiệt, độ quá lạnh.
- Xác định loại van: Xác định loại van tiết lưu đang sử dụng (cơ học, điện tử, …) để có phương pháp điều chỉnh phù hợp.
- Đọc tài liệu kỹ thuật: Tham khảo tài liệu kỹ thuật của nhà sản xuất để nắm rõ các thông số kỹ thuật và hướng dẫn điều chỉnh cụ thể cho loại van đang sử dụng.
Bước 2: Xác Định Điểm Cần Điều Chỉnh
Sau khi chuẩn bị đầy đủ, cần xác định điểm cần điều chỉnh dựa trên các thông số đo đạc được. Thông thường, cần điều chỉnh van khi:
- Độ quá nhiệt quá thấp: Môi chất lạnh không hóa hơi hoàn toàn trước khi quay trở lại máy nén, gây ra hiện tượng “lỏng về máy nén”.
- Độ quá nhiệt quá cao: Môi chất lạnh hóa hơi quá sớm, làm giảm hiệu suất làm lạnh.
- Áp suất hút quá thấp: Có thể do thiếu môi chất lạnh hoặc van tiết lưu đóng quá kín.
- Áp suất hút quá cao: Có thể do thừa môi chất lạnh hoặc van tiết lưu mở quá rộng.
Phân tích cá nhân: Việc xác định chính xác điểm cần điều chỉnh là bước quan trọng nhất trong quá trình cách chỉnh van tiết lưu kho lạnh. Nếu xác định sai, việc điều chỉnh có thể không mang lại hiệu quả, thậm chí làm cho tình trạng trở nên tồi tệ hơn.
Bước 3: Tiến Hành Điều Chỉnh Van Tiết Lưu
Sau khi xác định điểm cần điều chỉnh, tiến hành điều chỉnh van tiết lưu theo hướng dẫn sau:
- Xác định vị trí vít điều chỉnh độ quá nhiệt: Vị trí vít điều chỉnh thường nằm ở phía trên của van tiết lưu, được bảo vệ bởi một nắp nhựa.
- Điều chỉnh vít điều chỉnh: Dùng tua vít hoặc dụng cụ chuyên dụng để điều chỉnh vít điều chỉnh.
- Tăng độ quá nhiệt: Vặn vít theo chiều kim đồng hồ (thường là 1/4 vòng mỗi lần) để giảm lưu lượng môi chất lạnh.
- Giảm độ quá nhiệt: Vặn vít ngược chiều kim đồng hồ (thường là 1/4 vòng mỗi lần) để tăng lưu lượng môi chất lạnh.
- Chờ đợi và kiểm tra: Sau mỗi lần điều chỉnh, chờ khoảng 15-20 phút để hệ thống ổn định, sau đó đo đạc lại các thông số để kiểm tra xem việc điều chỉnh đã mang lại hiệu quả hay chưa.
- Lặp lại quá trình: Lặp lại quá trình điều chỉnh và kiểm tra cho đến khi đạt được các thông số mong muốn.
Bước 4: Lưu Ý Quan Trọng Trong Quá Trình Điều Chỉnh
Để đảm bảo an toàn và hiệu quả trong quá trình điều chỉnh van tiết lưu, cần lưu ý các điểm sau:
- Không điều chỉnh quá nhanh hoặc quá nhiều: Điều chỉnh quá nhanh hoặc quá nhiều có thể gây ra những biến động lớn trong hệ thống và dẫn đến các vấn đề nghiêm trọng.
- Ghi chép lại các thay đổi: Ghi chép lại mỗi lần điều chỉnh để dễ dàng theo dõi và điều chỉnh lại nếu cần thiết.
- Đảm bảo an toàn: Đeo găng tay và kính bảo hộ để tránh tiếp xúc với môi chất lạnh.
- Tham khảo ý kiến chuyên gia: Nếu không chắc chắn, hãy tham khảo ý kiến của các chuyên gia về hệ thống lạnh.
Phân tích cá nhân: Việc điều chỉnh van tiết lưu là một nghệ thuật đòi hỏi sự kiên nhẫn, tỉ mỉ và kinh nghiệm. Đừng ngại tìm kiếm sự giúp đỡ từ các chuyên gia nếu bạn cảm thấy không chắc chắn.
Các Lỗi Thường Gặp Và Cách Khắc Phục
Ngoài việc nắm vững cách chỉnh van tiết lưu kho lạnh, việc nhận biết và xử lý các lỗi thường gặp cũng rất quan trọng để duy trì hệ thống hoạt động ổn định.
Trong quá trình sử dụng kho lạnh, van tiết lưu có thể gặp phải một số lỗi sau:
Van Tiết Lưu Bị Tắc Nghẽn
Nguyên nhân:
- Bẩn: Môi chất lạnh không được lọc sạch, chứa các tạp chất, cặn bẩn.
- Ẩm: Hơi ẩm trong hệ thống đóng băng, gây tắc nghẽn.
- Dầu: Dầu bôi trơn máy nén bị lẫn vào môi chất lạnh, gây tắc nghẽn.
Cách khắc phục:
- Vệ sinh hệ thống: Xả hết môi chất lạnh, vệ sinh đường ống, dàn lạnh, bình ngưng.
- Thay lọc gas: Thay thế lọc gas mới để loại bỏ tạp chất và cặn bẩn.
- Hút chân không: Hút chân không hệ thống để loại bỏ hơi ẩm.
- Thay van tiết lưu: Nếu van bị tắc nghẽn quá nặng, cần thay thế van mới.
Van Tiết Lưu Bị Kẹt
Nguyên nhân:
- Lâu ngày không sử dụng: Các bộ phận bên trong van bị oxy hóa, gây kẹt.
- Va đập mạnh: Làm biến dạng các bộ phận bên trong van.
- Bẩn: Tạp chất, cặn bẩn bám vào các bộ phận chuyển động.
Cách khắc phục:
- Gõ nhẹ vào van: Gõ nhẹ vào thân van để làm lung lay các bộ phận bị kẹt.
- Tháo van ra vệ sinh: Tháo van ra, vệ sinh sạch sẽ các bộ phận bên trong, bôi trơn bằng dầu chuyên dụng.
- Thay van tiết lưu: Nếu van bị kẹt quá nặng, cần thay thế van mới.
Van Tiết Lưu Điều Chỉnh Không Chính Xác
Nguyên nhân:
- Vít điều chỉnh bị hỏng: Vít điều chỉnh bị mòn, gãy, hoặc trượt ren.
- Bầu cảm biến nhiệt bị hỏng: Bầu cảm biến nhiệt bị rò rỉ, mất khả năng cảm biến nhiệt độ.
- Màng van bị hỏng: Màng van bị rách, thủng, hoặc mất độ đàn hồi.
Cách khắc phục:
- Thay thế vít điều chỉnh: Thay thế vít điều chỉnh mới.
- Thay thế bầu cảm biến nhiệt: Thay thế bầu cảm biến nhiệt mới.
- Thay thế màng van: Thay thế màng van mới.
- Thay van tiết lưu: Nếu các bộ phận bên trong van bị hỏng quá nhiều, cần thay thế van mới.
Phân tích cá nhân: Việc bảo trì và kiểm tra định kỳ hệ thống lạnh là yếu tố quan trọng để phát hiện sớm các lỗi của van tiết lưu và có biện pháp xử lý kịp thời, tránh gây ra những hậu quả nghiêm trọng.
Lựa Chọn Van Tiết Lưu Phù Hợp Cho Kho Lạnh
Việc lựa chọn van tiết lưu phù hợp là một bước quan trọng không kém so với cách chỉnh van tiết lưu kho lạnh. Một van tiết lưu phù hợp sẽ đảm bảo hệ thống hoạt động hiệu quả và ổn định.
Trên thị trường hiện nay có nhiều loại van tiết lưu khác nhau, mỗi loại có những ưu điểm và nhược điểm riêng. Việc lựa chọn loại van phù hợp phụ thuộc vào nhiều yếu tố, bao gồm:
Công Suất Làm Lạnh
Van tiết lưu cần có công suất phù hợp với công suất làm lạnh của hệ thống. Nếu van quá nhỏ, sẽ không cung cấp đủ môi chất lạnh cho dàn lạnh, dẫn đến hiệu suất làm lạnh kém. Nếu van quá lớn, có thể gây ra hiện tượng “lỏng về máy nén”.
- Kho lạnh nhỏ: Sử dụng van tiết lưu cơ học có công suất nhỏ.
- Kho lạnh vừa: Sử dụng van tiết lưu cơ học có công suất vừa hoặc van tiết lưu điện tử.
- Kho lạnh lớn: Sử dụng van tiết lưu điện tử hoặc van tiết lưu điện từ có công suất lớn.
Loại Môi Chất Lạnh
Van tiết lưu cần tương thích với loại môi chất lạnh được sử dụng trong hệ thống. Mỗi loại môi chất lạnh có áp suất và nhiệt độ khác nhau, do đó van tiết lưu cần được thiết kế để hoạt động hiệu quả với loại môi chất đó.
- R22: Sử dụng van tiết lưu được thiết kế cho môi chất lạnh R22.
- R134a: Sử dụng van tiết lưu được thiết kế cho môi chất lạnh R134a.
- R404A: Sử dụng van tiết lưu được thiết kế cho môi chất lạnh R404A.
- R407C: Sử dụng van tiết lưu được thiết kế cho môi chất lạnh R407C.
Điều Kiện Hoạt Động
Van tiết lưu cần được lựa chọn phù hợp với điều kiện hoạt động của kho lạnh, bao gồm nhiệt độ, độ ẩm, và mức độ ô nhiễm.
- Kho lạnh bảo quản thực phẩm: Sử dụng van tiết lưu có khả năng chống ăn mòn và dễ vệ sinh.
- Kho lạnh bảo quản dược phẩm: Sử dụng van tiết lưu có độ chính xác cao và độ tin cậy cao.
- Kho lạnh công nghiệp: Sử dụng van tiết lưu có độ bền cao và khả năng chịu tải lớn.
Nhà Sản Xuất Uy Tín
Lựa chọn van tiết lưu từ các nhà sản xuất uy tín để đảm bảo chất lượng và độ tin cậy. Các nhà sản xuất uy tín thường cung cấp sản phẩm với đầy đủ thông số kỹ thuật, chứng nhận chất lượng, và chế độ bảo hành tốt.
Phân tích cá nhân: Việc lựa chọn van tiết lưu phù hợp là một quyết định quan trọng ảnh hưởng đến hiệu quả hoạt động của kho lạnh. Hãy dành thời gian nghiên cứu kỹ lưỡng và tham khảo ý kiến của các chuyên gia trước khi đưa ra quyết định cuối cùng.
Các Công Nghệ Van Tiết Lưu Tiên Tiến
Ngoài van tiết lưu cơ học truyền thống, hiện nay có nhiều công nghệ van tiết lưu tiên tiến giúp nâng cao hiệu suất và độ tin cậy của hệ thống lạnh.
Các công nghệ van tiết lưu tiên tiến bao gồm:
Van Tiết Lưu Điện Tử (Electronic Expansion Valve – EEV)
Van tiết lưu điện tử sử dụng bộ điều khiển điện tử để điều chỉnh lưu lượng môi chất lạnh một cách chính xác và linh hoạt. EEV có khả năng điều chỉnh theo thời gian thực, đáp ứng nhanh chóng với sự thay đổi của tải nhiệt, giúp tối ưu hóa hiệu suất làm lạnh và tiết kiệm năng lượng.
Ưu điểm:
- Độ chính xác cao: Điều chỉnh lưu lượng môi chất lạnh một cách chính xác.
- Khả năng điều chỉnh linh hoạt: Dễ dàng điều chỉnh theo thời gian thực.
- Tiết kiệm năng lượng: Tối ưu hóa hiệu suất làm lạnh, giảm tiêu thụ điện năng.
- Hoạt động ổn định: Ít bị ảnh hưởng bởi sự thay đổi của điều kiện môi trường.
Nhược điểm:
- Giá thành cao: Chi phí đầu tư ban đầu cao hơn so với van tiết lưu cơ học.
- Đòi hỏi kỹ thuật cao: Yêu cầu người vận hành có kiến thức về điện tử và điều khiển.
Van Tiết Lưu Điện Từ (Pulse Width Modulation Valve – PWM Valve)
Van tiết lưu điện từ sử dụng xung điện để điều khiển thời gian đóng mở của van, từ đó điều chỉnh lưu lượng môi chất lạnh. PWM valve có cấu tạo đơn giản, độ bền cao, và giá thành hợp lý.
Ưu điểm:
- Cấu tạo đơn giản: Dễ dàng lắp đặt và bảo trì.
- Độ bền cao: Ít bị hỏng hóc.
- Giá thành hợp lý: Chi phí đầu tư ban đầu thấp hơn so với EEV.
Nhược điểm:
- Độ chính xác thấp hơn EEV: Điều chỉnh lưu lượng môi chất lạnh không chính xác bằng EEV.
- Khả năng điều chỉnh kém linh hoạt hơn EEV: Khó điều chỉnh theo thời gian thực.
Phân tích cá nhân: Việc lựa chọn công nghệ van tiết lưu tiên tiến phụ thuộc vào nhu cầu sử dụng và khả năng tài chính. Nếu đòi hỏi độ chính xác cao và khả năng tiết kiệm năng lượng, EEV là lựa chọn tốt nhất. Nếu yêu cầu độ bền cao và giá thành hợp lý, PWM valve là lựa chọn phù hợp.
FAQs – Các Câu Hỏi Thường Gặp
Dưới đây là một số câu hỏi thường gặp về van tiết lưu và cách chỉnh van tiết lưu kho lạnh:
Câu hỏi 1: Khi nào cần điều chỉnh van tiết lưu?
Van tiết lưu cần được điều chỉnh khi hiệu suất làm lạnh của kho lạnh giảm, độ quá nhiệt quá cao hoặc quá thấp, áp suất hút quá cao hoặc quá thấp.
Câu hỏi 2: Điều gì xảy ra nếu van tiết lưu bị tắc nghẽn?
Nếu van tiết lưu bị tắc nghẽn, lưu lượng môi chất lạnh sẽ bị giảm, dẫn đến hiệu suất làm lạnh kém, đóng băng dàn lạnh, và tăng chi phí năng lượng.
Câu hỏi 3: Làm thế nào để kiểm tra xem van tiết lưu có hoạt động bình thường không?
Kiểm tra bằng cách đo độ quá nhiệt, áp suất hút, và so sánh với các thông số kỹ thuật của nhà sản xuất.
Câu hỏi 4: Tôi có thể tự điều chỉnh van tiết lưu không?
Nếu bạn có kiến thức và kinh nghiệm về hệ thống lạnh, bạn có thể tự điều chỉnh van tiết lưu. Tuy nhiên, nếu bạn không chắc chắn, hãy tham khảo ý kiến của các chuyên gia.
Câu hỏi 5: Điều gì quan trọng nhất trong quá trình điều chỉnh van tiết lưu?
Điều quan trọng nhất là phải kiên nhẫn, tỉ mỉ, và điều chỉnh từ từ, không điều chỉnh quá nhanh hoặc quá nhiều.
Kết luận
Hy vọng bài viết này đã cung cấp cho bạn những kiến thức cần thiết về van tiết lưu và cách chỉnh van tiết lưu kho lạnh. Việc nắm vững kiến thức và kỹ năng điều chỉnh van tiết lưu sẽ giúp bạn duy trì hệ thống kho lạnh hoạt động ổn định, tiết kiệm năng lượng, và kéo dài tuổi thọ của thiết bị. Chúc bạn thành công!
